Débitmètres à insertion

(sous pression)

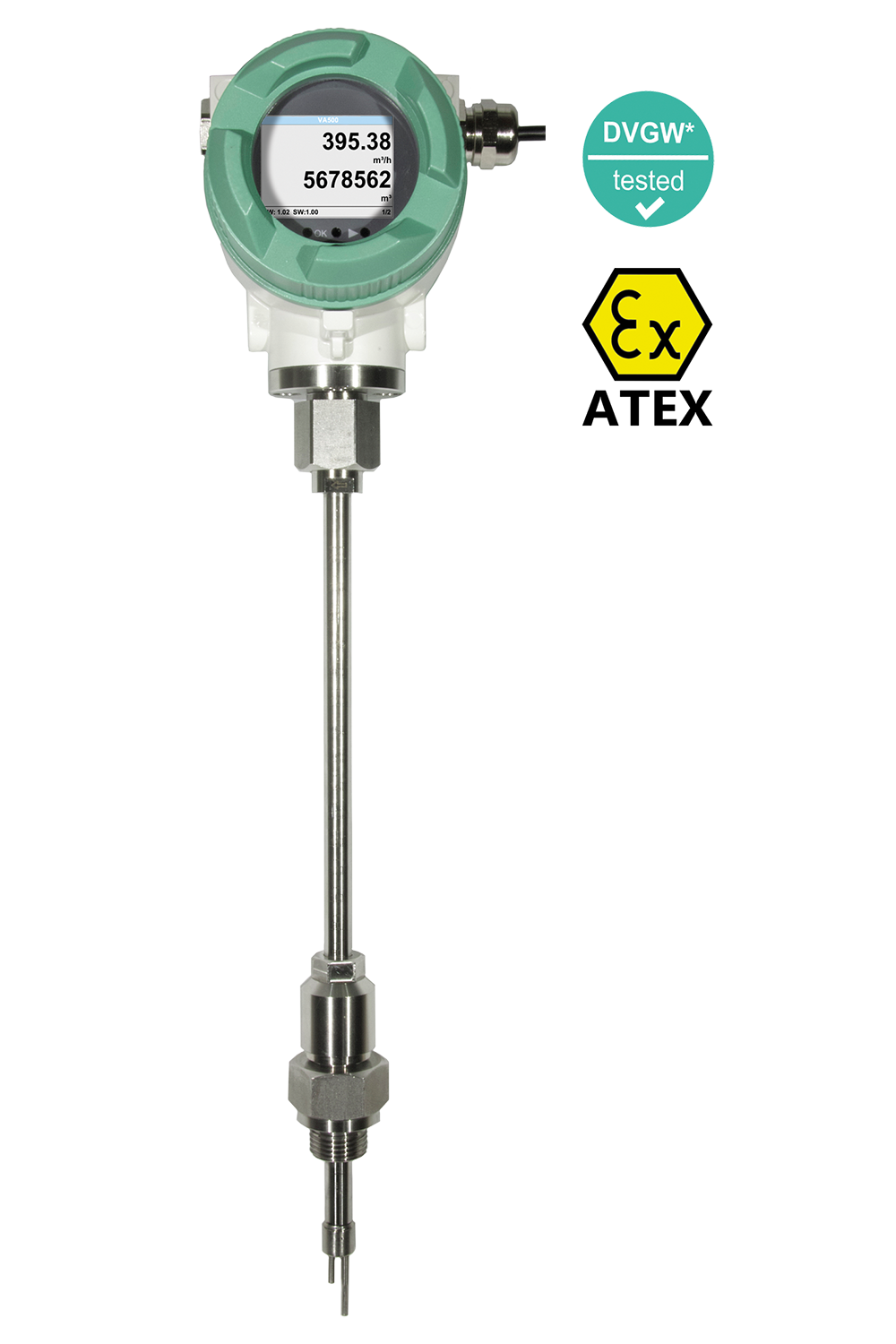

VA 550

La sonde à insertion VA 550, avec boîtier en aluminium de construction robuste et ayant une protection IP67 est idéale pour l’installation sur des réseaux d’air comprimé de gaz déjà en place. Pour tuyau de diamètre de 3/4“ à 20’’. Le capteur transmetteur VA 550 mesure le débit volumique, la vitesse et la consommation (totalisation) des gaz. Il convient aux milieux agressifs et s’adapte sur les appareils de mesure à poste fixes ou portables

VA 500

Doté d’une électronique de traitement totalement numérique et une compensation en température améliorée, le capteur massique thermique de débit fournie une mesure plus précise et une plage opérationnelle de 1 :1000 étendue.

L’installation sur une tuyauterie existante est simplifiée : la sonde à insertion est graduée pour une installation millimétrée. Elle est également doté d’une bague de sécurité qui évite tout accident même pendant le montage ou le démontage sous pression.

Le transmetteur VA 500 mesure le débit volumique, la vitesse des gaz, la consommation grâce au totalisateur de débit ainsi que la température. Les mesures sont disponibles via l’interface Modbus RTU, une sortie analogique et une sortie impulsion prévue pour le comptage. Il peut être utilisé à poste fixe ou bien avec un appareil portable comme le PI 500 ou la centrale DS 400.

VD 500

La précision de la sonde intégré de différentiel de pression mesure la différentiel de pression dynamique au bout de la sonde. La pression dépend de la vitesse du gaz. Le débit est donc simplement déterminé par le diamètre du tuyau. L’appareil mesure en plus la température et la pression absolue. Il est donc possible de calculer la densité du gaz et de réaliser la mesure sur différent gaz.

• Champs d’applications:

  • Mesurage en amont d’un compresseur pour test de performance

  • Mesurage à haute température (compresseurs à piston)

  • Mesurage de procédé à réaction rapide (fast process) tels; remplissage réservoir pour détente, test moteurs d’avion, presses, etc.

Débitmètres en ligne

VA 520

Le transmetteur de débit volumique industriel VA 520 fonctionne sur un principe calorimétrique de type massique thermique direct concédant une grande plage opérationnelle et une perte de charge négligeable. De par son principe de mesure les compensations de la pression et la température ne sont pas necessaires.

En plus d’être doté d’une sortie analogique 4-20mA, le contrôleur débit VA 520 est équipé d’une interface Modbus de série capable de délivrer les mesures proportionnelles au débit instantané, au débit total (compteur totalisateur de consommation), à la vitesse et à la température. Il est possible d’accéder à un autodiagnostic à ou à l’ensemble des réglages de l’instrument.

De faible encombrement, le capteur de débit permet d’être décliné en manchons de mesure à partir de ¼’’ et jusqu’à 2’’ pour les raccords fileté et jusqu’à 3’’ pour les raccords par brides et pour de hautes pressions jusqu’à 40 bar (580 psi).

Le compteur de débit VA 520 embarque la pré configuration pour de nombreux gaz comme l’air comprimé mais aussi l’azote N2, oxygène O2, argon Ar, hélium He, dioxyde de carbone CO2, protoxyde d’azote N2O, méthane CH4, propane C3H8, gaz naturel GN etc. Il est également compatible avec certains gaz spéciaux ou mélanges (nous consulter). Le choix des gaz est possible grâce à l’afficheur optionnel ou bien via l’utilisation d’appareils portable de type PI 500 ou DS 500.

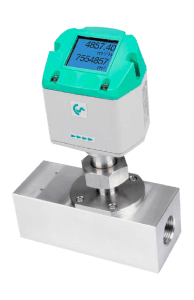

VA 521

Le nouveau VA 521 combine des interfaces numériques modernes pour la connexion à un système de surveillance de l’énergie avec un design petit et compact. Le VA 521 est toujours utilisé lorsque plusieurs machines ou consommateurs d’air comprimé doivent être intégré dans un système de télésurveillance énergétique et respecte les normes ISO 50001.

VA 525

Le VA 525, nouvellement développé, combine des interfaces numériques modernes pour la connexion à un système de surveillance de l'énergie avec un design compact. Grâce à son prix raisonnable et ses interfaces numériques modernes, ce capteur de débit de gaz s’intègre facilement sur des équipements de production consommant de l’air comprimé afin de suivre leur consommation et coûts en air comprimé.

Le débitmètre intègre un redresseur de flux permettant une installation sans longueur de section en amont requise.

Un afficheur à contraste élevé est intégré. Il affiche les mesures instantanées et cumulées et peut être pivoté de 180° permettant la lecture quel que soit la position.
