Sondes de point de rosée

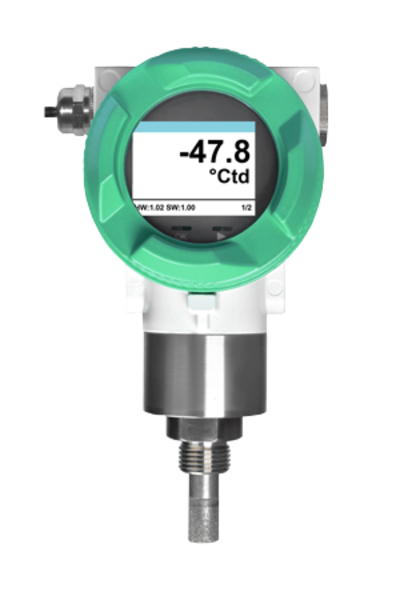

FA 550
La FA 550 est idéale pour déterminer le point de rosée de l’air comprimé et autres gaz dans les environnements industriels difficiles.
Particularités du capteur de point de rosée FA 550 :
Boîtier robuste et étanche en fonte d'aluminium moulé sous pression, IP 67
Relais d'alarme - valeur limite réglable par touches sensitives (max 60VDC, 0,5 A)
Sortie analogique 4 .... 20 mA
Option : 2 sorties analogiques 4... 20 mA pour le point de rosée et la température par exemple
Extrêmement stable à long terme
Temps de stabilisation rapide
Résistant à la pression jusqu'à 500 bar (en option)
Interface Modbus RTU
Interface Ethernet (en option)
Meilleure résolution du signal du capteur grâce à une électronique d'évaluation améliorée
Diagnostic du capteur sur site grâce à un instrument portable ou logiciel CS SERVICE
Lecture via Modbus : point de rosée à pression de service[°Ctd.], température[°C], humidité relative[%rh], humidité absolue[g/m3], humidité absolue[g/m3], concentration d' humidité [ppmV/V/V] pression partielle de vapeur d'eau[hPa], point de rosée à la pression atmosphérique[°Ctd.atm].
Exemples d'application :
Mesure du point de rosée dans les systèmes d'air comprimé après sécheur à adsorption, sécheur à membrane ou sécheur réfrigéré
Mesure de l'humidité absolue, d'humidité résiduelles, traces et du point de rosée dans des gaz tels que : oxygène, azote, argon, hydrogène, gaz naturel, biogaz....
FA 500
Le FA 500 est un capteur de point de rosée idéal car il intègre un affichage et un relais d’alarme. Il convient à l’analyse de l’humidité des gaz purs (azote, helium, etc.) et s’installe sur assécheurs d’air comprimé de type à adsorption, à membrane ou réfrigérés.
Particularités :
Interface Modbus RTU
Meilleur résolution du signal capteur grâce une électronique améliorée
Autodiagnostic du transmetteur sur site avec un appareil portable ou le logiciel CS Service Software
Afficheur intégré
Tenue en pression jusqu‘á 350 bars (version spéciale)
Stabilité extrême à longue durée
Faible temps de réponse
Sortie analogique 4...20 mA
2 échelles : sécheurs frigorifique et à adsorption
Utilisation facile via clavier et afficheur
L‘affichage intégré indique le point de rosée avec de chiffres de grandes taille ainsi que les autres paramètres de l‘humidité sur deux autres pages suivantes. La touche „flèche“ permet de naviguer parmi les pages d‘affichage.
Le seuil du relais d‘alarme intégré est réglable par le biais des touches situées sous l‘afficheur. L’hystérésis est paramétrable de la même façon. Il peut être utilisé en hygrostat pour des régulations basiques.
La sortie analogique 4 ... 20 mA peut être mise à l‘échelle facilement avec la possibilité d‘attribué un autre paramètre de l‘humidité par exemple, point de givre, point de gelé, humidité absolue g/m³.
Le transmetteur est capable de calculer le point de rosée à la pression atmosphérique d‘une mesure effectuée à une pression de service. Pour ce faire l‘utilisateur pourra saisir la valeur de pression réel et la pression de référence (pression atmosphérique). Une version ATEX pour les environnements explosifs est disponible en optionnel.

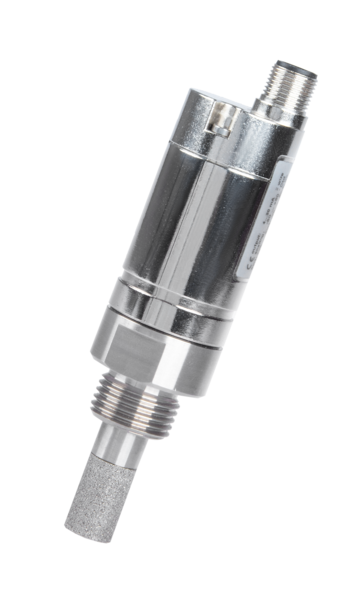

FA 510/515
En plus de la sortie analogique 4 ... 20mA habituelle, la nouvelle génération des capteurs de point de rosée, ont une interface RS 485 numérique (Modbus-RTU). Toutes les valeurs comme par exemple le point de rosée, la température, l'humidité absolue ... qui sont mesurées et calculées par le capteur de point de rosée peuvent être récupérées via le protocole Modbus.
Par rapport aux modèles précédents, les capteurs et l’électronique ont été encore améliorés, en particulier la compensation de température intégrée. Cela signifie que : la précision est accrue à des températures ambiantes différentes et que le signal du capteur à une meilleure résolution. Comme les modèles précédents, les nouveaux capteurs de point de rosée ont une excellente stabilité à long terme et montrent des valeurs de mesure fiables. L'élément capteur est insensible à la condensation et grâce à la série de bouchons frittés en acier inoxydable, il est protégé contre les contacts directs avec des particules souillées.
Particularités du FA 510/515:
Plage de mesure -80...20°Ctd
Extrêmement stable à long terme
Sortie Analogique 4...20 mA
Insensible à la condensation
Temps de réponse rapide
Étanche à la pression jusqu’à 350 bar (version spéciale)
Nouveau : Interface Modbus-RTU
Nouveau : meilleure résolution du signal du capteur grâce à l’amélioration de la réception électronique
Nouveau: Diagnostique du capteur sur place à l’aide d’appareils portables ou du CS Service Software
